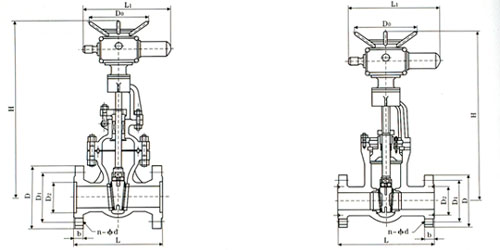

电装型号 规格 主要尺寸和重量

Electric Actuator Code Size Main Dimensions and Weight

10.0MPa	DN	L	D	D1	b	n-φd	电装型号Electric Actuator Code	L1	H	D0	重量Weight
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 P R I
	50	250	195	145	28	4-25	DZW20	590	781	365	105
	65	280	220	170	32	8-25	DZW20	590	830	365	120
	80	310	230	180	34	8-25	DZW30	590	865	365	151
	100	350	265	210	38	8-30	DZW30	590	1179	365	202
	150	450	350	290	46	12-34	DZW60	810	1210	470	310
	200	550	430	360	54	12-41	DZW90	830	1611	550	429
	250	650	500	430	60	12-41	DZW90	830	1903	550	599
	300	750	585	500	70	16-48	DZW120	830	2045	550	730
	350	850	655	560	76	16-54	DZW180	870	2132	320	1100
	400	950	715	620	80	16-54	DZW250	870	2321	320	1519
16.0MPa	50	300	215	165	36	8-25	DZW20	590	905	365	124
环槽法兰 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160 P R I
	65	340	245	190	44	8-30	DZW20	590	968	365	158
	80	390	260	205	46	8-30	DZW30	590	978	365	196
	100	450	300	240	48	8-34	DZW30	590	1043	365	249
	125	525	355	285	60	8-41	DZW60	810	1248	470	413
	150	600	390	318	66	12-41	DZW90	830	1394	550	528
	200	750	480	400	78	12-48	DZW120	830	1621	550	819
