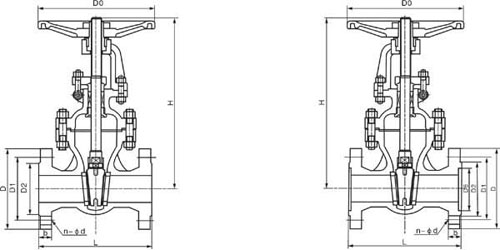

规格主要尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight

2.5MPa	DN mm	L	D	D₁	D₂	b	n-φd	H	D₀	重量Weight
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25 25P 25R 25I	15	130	95	65	45	16	4-14	170	120	5.5
	20	150	105	75	55	16	4-14	190	140	7
	25	160	115	85	65	16	4-14	205	160	11
	32	180	135	100	78	18	4-18	270	180	14
	40	200	145	110	85	18	4-18	310	200	30
	50	250	160	125	100	20	4-18	358	240	34
	65	265	180	145	120	22	8-18	373	240	36
	80	280	195	160	135	22	8-18	435	280	50
	100	300	230	190	160	24	8-23	500	300	69
	125	325	270	220	188	28	8-25	614	320	116
	150	350	300	250	218	30	8-25	674	360	141
	200	400	360	310	278	34	12-25	818	400	192
	250	450	425	370	332	36	12-30	969	450	207
	300	500	485	430	390	40	16-30	1145	560	400
	350	550	550	490	448	44	16-34	1280	640	631
	400	600	610	550	505	48	16-34	1452	640	900
	450	650	660	600	555	50	20-34	1541	720	1013
	500	700	730	660	610	52	20-41	1676	720	1166
	600	800	840	770	718	56	20-41	1874	800	1258

4.0MPa	DN mm	L	D	D₁	D₂	b	n-φd	H	D₀	重量Weight
凹凸法兰 MFM Z40H Z40Y Z40W Z40F Z41H Z41Y Z41W Z41F 40 40P 40R 40I	15	130	95	65	40	16	4-14	135	120	6
	20	150	105	75	51	16	4-14	190	140	8
	25	160	115	85	58	16	4-14	205	160	12
	32	180	135	100	66	18	4-18	270	180	16
	40	200	145	110	76	18	4-18	310	200	31
	50	250	160	125	88	20	4-18	371	280	34
	65	280	180	145	110	22	8-18	391	280	40
	80	310	195	160	121	22	8-18	455	320	52
	100	350	230	190	150	24	8-23	551	360	80
	125	400	270	220	176	28	8-25	628	400	125
	150	450	300	250	204	30	8-25	708	400	154
	200	550	375	320	260	38	12-30	885	450	261
	250	650	445	385	313	42	12-34	906	560	386
	300	750	510	450	364	46	16-34	1203	640	543
	350	850	570	510	422	52	16-34	1341	640	679
	400	950	655	585	474	58	16-41	1492	720	951

6.4MPa	15	170	105	75	40	18	4-14	140	100	7
凹凸法兰 MFM Z40H Z40Y Z40W Z41H Z41Y Z41W 64 64P 64R 64I	20	190	125	90	51	20	4-18	140	100	9
	25	210	135	100	58	22	4-18	215	180	12
	32	230	150	110	66	24	4-23	270	180	16
	40	240	165	125	76	24	4-23	345	200	32
	50	250	175	135	88	26	4-23	470	200	39
	65	280	200	160	110	28	8-23	520	250	43
	80	310	210	170	121	30	8-23	570	300	60
	100	350	250	200	150	32	8-25	700	300	89
	125	400	295	240	176	36	8-30	780	350	140
	150	450	340	280	204	38	8-34	850	350	207
	200	550	405	345	260	44	12-34	1035	400	325
	250	650	470	400	313	48	12-41	1050	560	467
	300	750	530	460	364	54	16-41	1470	640	590
