执行标准    Administer Standard

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure   Temperature Lating	试验-检验 Inspection And Test
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验  Pressure Test

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.5-0.7

主要零件材料及性能 Main Part Materials and Property

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体 阀杆 Ball Stem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀 座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite  齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS)        -29～300(对位聚笨 PPL)
介质 Medium	水 蒸汽 油品 Water steam  Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类 Urea

规格  主要尺寸和重量   Size Main Dimensions and Weight

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量 Weight

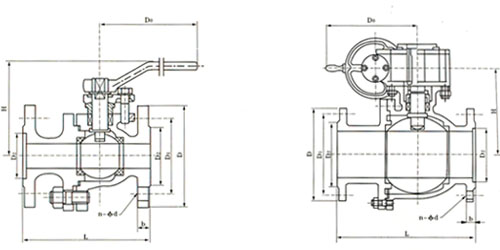

浮动式法兰球阀  Ball Valve
凸面法兰 RF 16C 16P 16R	15	130	95	65	45	14	4-14	75	100	3
	20	130	105	75	55	14	4-14	75	160	4
	25	140	115	85	65	14	4-14	85	160	5.5
	32	165	135	100	78	16	4-18	110	250	9
	40	165	145	110	85	16	4-18	135	250	12
	50	203	160	125	100	18	4-18	142	350	15
	65	222	180	145	120	20	4-18	173	350	20
	80	241	195	160	135	20	8-18	183	450	27
	100	305	215	180	155	20	8-18	255	450	38
	125	356	245	210	185	22	8-18	264	600	58
	150	394	280	240	210	24	8-23	290	800	81
	200	457	335	295	265	26	12-23	395	1200	95
2.5MPa	15	130	95	65	45	16	4-14	75	140	3
凸面法兰 RF 25 25P 25R	20	130	105	75	55	16	4-14	75	160	4
	25	140	115	85	65	16	4-14	85	180	5.5
	32	165	135	100	78	18	4-18	110	250	9
	40	165	145	110	85	18	4-18	135	300	12
	50	203	160	125	100	20	8-18	142	350	15
	65	222	180	145	120	22	8-18	173	350	20
	80	241	195	160	135	22	8-23	183	400	27
	100	305	230	190	160	24	8-23	255	500	40
	125	356	270	220	188	28	8-25	315	600	62
	150	394	300	250	218	30	8-25	340	800	85
	200	457	360	310	278	34	12-25	395	1200	102
4.0MPa	15	130	95	65	45	16	4-14	75	140	3.5
凹凸法兰 MFM 40 40P 40R	20	150	105	75	55	16	4-14	75	160	4.5
	25	160	115	85	65	16	4-14	85	160	6
	32	180	135	100	78	18	4-18	110	250	10
	40	200	145	110	85	18	4-18	135	250	14
	50	230	160	125	100	20	4-18	142	350	20
	65	290	180	145	120	22	8-18	173	350	25
	80	310	195	160	121	22	8-18	183	450	50
	100	350	230	190	150	24	8-23	255	450	70
	125	400	270	220	176	28	8-25	315	600	80
	150	480	300	250	204	30	8-25	340	800	101
	200	600	375	320	260	38	12-30	395	1200	216
固定式法兰求法  Ball Valve
1.6MPa	50	203	160	125	100	16	4-18	107	250	9.5
Q47F 16C 16P 16R	65	222	180	145	120	18	4-18	142	400	15
	80	241	195	160	135	20	8-18	152	400	19
	100	305	215	180	155	20	8-18	178	500	33
	125	356	245	210	185	22	8-18	235	500	58
	150	394	280	240	210	24	8-23	272	500	93
	200	457	335	310	265	26	12-23	342	700	160
2.5MPa	50	216	160	125	100	20	4-18	108	250	11.5
Q47F 25 25P 25R	65	241	180	145	120	22	8-18	145	400	18
	80	283	195	160	135	22	8-18	152	400	23
	100	305	230	190	160	24	8-23	180	500	40
	125	381	270	220	188	28	8-25	255	500	70
	150	403	300	250	218	30	8-25	275	500	103
	200	502	360	295	278	34	12-25	345	700	195
4.0MPa	50	216	160	125	88	20	4-18	110	250	15
凹凸法兰 MFM Q47F 40 40P 40R	65	241	180	145	100	22	8-18	148	400	24
	80	283	195	160	121	22	8-18	152	400	30
	100	305	230	190	150	24	8-23	180	500	55
	125	381	270	220	176	28	8-25	255	500	80
	150	403	300	250	204	30	8-25	275	500	120
	200	502	375	320	260	38	12-30	345	700	245
蜗轮传动固定式球375阀 Fixed ball Valve With Wormgear 1.6MPa 2.5MPa
1.6MPa	200	457	335	295	265	26	12-23	398	-	180
Q347F 16C 16P 16R	250	533	405	355	320	30	12-25	495	-	240
	300	610	460	410	375	30	12-25	580	-	390
	350	686	520	470	425	34	16-25	625	-	510
	400	762	580	525	485	36	16-30	720	-	750
	450	864	640	585	545	40	20-30	770	-	950
	500	914	705	650	608	44	20-34	840	-	1190
2.5MPa	200	502	360	310	278	34	12-25	398	-	185
Q347F 25 25P 25R	250	568	425	370	332	36	12-30	495	-	245
	300	648	485	4300	390	40	16-30	580	-	395
	350	762	550	490	448	44	16-34	625	-	516
	400	838	610	550	505	48	16-34	720	-	756
	450	914	660	600	555	50	20-34	770	-	958
	500	991	730	660	610	52	20-41	840	-	1200
