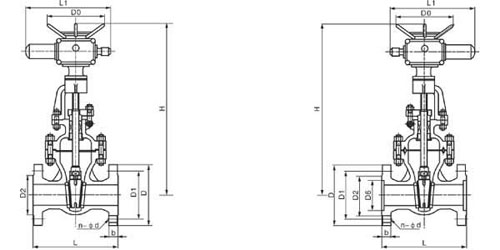

电装型号 规格 主要尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight

2.5MPa	DN	L	D	D1	b	n-φd	电装型号Electric Actuator Code	L1	H	D0	重量Weight
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	630	365	99
	80	280	195	160	22	8-18	DZW15	590	678	365	113
	100	300	230	190	24	8-23	DZW20	590	693	365	132
	125	325	270	220	28	8-25	DZW20	590	755	365	181
	150	350	300	250	30	8-25	DZW30	590	820	365	206
	200	400	360	310	34	12-25	DZW30	810	934	470	257
	250	450	425	370	36	12-30	DZW30	810	1138	470	317
	300	500	485	430	40	16-30	DZW60	810	1409	470	412
	350	550	550	490	44	16-34	DZW90	830	1588	550	750
	400	600	610	550	48	16-34	DZW120	830	1902	550	1042
	450	650	660	600	50	20-34	DZW120	830	2141	550	1274
	500	700	730	660	52	20-41	DZW180	870	2276	320	1420
	600	800	840	770	56	20-41	DZW250	870	2474	320	1522
	700	900	955	875	60	24-41	DZW250	870	3046	320	1617
4.0MPa	40	200	145	110	18	4-18	DZW15	590	630	365	92
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW20	590	691	365	95
	65	280	180	145	22	8-18	DZW20	590	711	365	102
	80	310	195	160	22	8-18	DZW30	590	775	365	115
	100	350	230	190	24	8-23	DZW45	810	871	470	163
	125	400	270	220	28	8-25	DZW60	810	948	470	190
	150	450	300	250	30	8-25	DZW90	810	1028	470	219
	200	550	375	320	38	12-30	DZW90	830	1325	550	373
	250	650	445	385	42	12-34	DZW120	830	1400	550	480
	300	750	510	450	46	16-34	DZW180	870	1653	320	686
	350	850	570	510	52	16-34	DZW180	870	1791	320	821
	400	950	655	585	58	16-41	DZW250	870	2092	320	1214
	500	1150	755	670	62	20-48	DZW350	1170	2465	570	2150
	600	1350	890	795	62	20-54	DZW500	1170	2499	570	-
	700	1450	995	900	68	24-54	DZW800	1060	3582	500	-
6.4MPa	40	240	165	125	24	4-23	DZW15	590	665	365	93
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW20	590	790	365	102
	65	280	200	160	28	8-23	DZW30	590	840	365	106
	80	310	210	170	30	8-23	DZW30	590	890	365	123
	100	350	250	200	32	8-25	DZW30	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW45	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW120	830	1820	550	732
	350	850	595	525	60	16-41	DZW180	870	2216	320	1110
	400	950	670	585	66	16-48	DZW250	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW350	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-
