标准  STD

设计与制造   Design and Manufacture	结构长度   Face To Face	法兰尺寸     Flange Dimension	压力-温度    Pressure   Temperature Lating	试验-检验    Inspection and Test
JIS B2074 B2084	JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

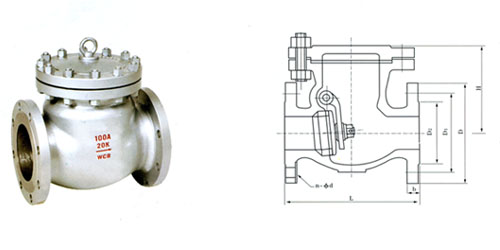

10K  规格  主要尺寸和重量   Size Main Dimensions and Weight J41H (Y W F)

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	203	155	120	100	16	4-19	165	165	17
65	21/2	216	175	140	120	18	4-19	175	175	25
80	3	241	185	150	130	18	8-19	190	190	29
100	4	292	210	175	155	18	8-19	215	215	50
150	6	406	280	240	215	22	8-23	265	265	85
200	8	495	330	290	265	22	12-23	320	320	150
250	10	622	400	355	325	24	12-25	365	365	240
300	12	698	445	400	370	24	16-25	415	415	35
350	14	787	490	445	415	26	16-25	460	460	460
400	16	864	560	510	475	28	16-27	495	495	580
450	18	978	620	565	530	30	20-27	550	550	690
20K
50	2	267	155	120	100	18	8-19	190	190	28
65	21/2	292	175	140	120	20	8-19	205	205	33
80	3	318	200	160	135	22	8-23	220	220	45
100	4	356	225	185	160	24	8-23	245	245	70
150	6	444	305	260	230	28	12-25	295	295	150
200	8	533	350	305	275	30	12-25	330	330	230
250	10	622	430	380	345	34	12-27	420	420	390
300	12	711	480	430	395	35	16-27	480	480	520
350	14	838	540	480	440	40	16-33	535	535	710
400	16	864	605	540	495	46	16-33	585	585	890
450	18	978	675	605	560	48	20-33	615	615	1010
