标准  STD

设计与制造 Design and Manufacture	结构长度  Face To Face	法兰尺寸   Flange Dimension	压力-温度 Pressure   Temperature Lating	试验-检验 Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

10K级  规格  主要尺寸和重量   Size Main Dimensions and Weight   J41H(Y W)

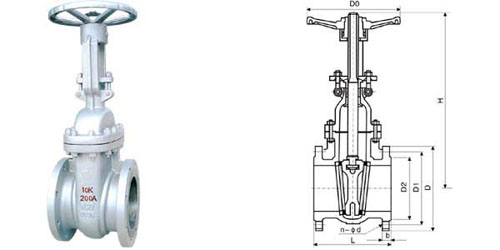

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960
20K级
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270
