标准  STD  （防火、防静电 Fire Protection）

球阀类型 Ball valve type	Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection and Test
对分式法兰球阀 Float ball valve	BS5351	ANSI B16.10	ANSI B16.5	ANSI B16.34	API1598
固定式法兰球阀 Fixed ball valve	API 6D				API16D

压力试验  Pressure Test

公称压力PN(Lb)NominalPressure	强度试验Shell Test		水密封试验 Water Seal Test		气密封试验 Air Seal Test
	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

主要零件材料及性能 Main Part Materials and Property

阀体 Body	WCB	CF8	CF8M	CF3	CF3M
球 Ball	2Cr13	304	316	304L	316L
阀杆 Stem	2Cr13	304	316	304L	316L
阀座 Seat	聚四氟乙烯  不锈钢/聚四氟乙烯  对位聚苯 PTFE  Stainless Steel/PTFE  PPL
垫片 Gasket	聚四氟乙烯  不锈钢/柔性石墨  齿型垫片  PTFE  Stainless Steel/Graphite  SMSG
阀杆座      Stem Seat	聚四氟乙烯  不锈钢/柔性石墨 PTFE  Stainless Steel/Graphite
填料 Packing	聚四氟乙烯   增强柔性石墨 PTFE  Enhanced Flexible Graphite
填料压盖 Gland	WCB	304	316	304L	316L
温度   Temperature	≤150
介质 Medium	水 油品 蒸汽 醋酸类 硝酸类 Water Petroleum  Products Nitric and Acetic acid

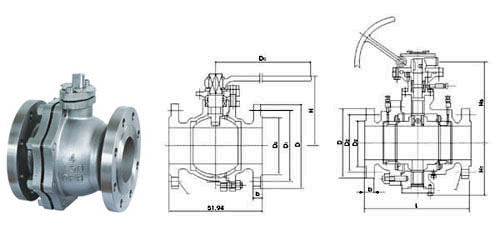

规格  主要尺寸和重量   Size Main Dimensions and Weight

对分式法兰球阀

DN		150Lb    150LbP    150LbR								重量(kg)Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.5	4-15	59	130	2.2
20	3/4	117	98	70	43	11.5	4-15	63	130	3.0
25	1	127	108	79.5	51	12	4-15	75	160	4.5
32	11/4	140	117	89	64	13	4-15	75	160	5.5
40	11/2	165	127	98.5	73	15	4-15	95	230	7.0
50	2	178	152	120.5	92	16	4-19	107	230	9.5
65	11/2	190	178	139.7	105	18	4-19	142	400	15
80	3	203	190	152.5	127	19	4-19	152	400	19
100	4	229	229	190.5	157	24	8-19	178	700	33
125	5	256	254	215.9	186	24	8-22	252	1100	58
150	6	394	279	241.5	261	26	8-22	272	1100	93
200	8	457	343	298.5	270	29	8-22	342	1500	160
250	10	533	406	362	324	31	12-25	345	1500	200
300Lb   300LbP    300LbR
15	1/2	140	95	66.5	35	14.3	4-15	59	130	2.5
20	3/4	152	117	82.5	43	15.9	4-19	63	130	3.5
25	1	165	124	89	51	17.5	4-19	75	160	5.5
32	11/4	178	133	98.5	64	19.1	4-19	75	160	4.0
40	11/2	190	156	114.5	73	20.7	4-22	95	230	10.0
50	2	216	165	127	92	22	8-19	107	230	14.5
65	11/2	241	190	149	105	25	8-22	142	400	23.5
80	3	283	210	168	170	29	8-22	152	400	30
100	4	305	254	200	157	32	8-22	178	700	55
125	5	381	279	235	186	35	8-22	252	1100	81
150	6	403	318	270	216	37	12-22	272	1100	118
200	8	502	381	330	270	41	12-25	342	1500	200
250	10	568	444	387.5	324	48	16-29	345	1500	250
600Lb   600LbP    600LbR
15	1/2	165	95	66.5	35	14.3	4-16	59	160	7.5
20	3/4	190	117	82.5	43	15.9	4-19	63	160	10.5
25	1	216	124	89	51	17.5	4-19	75	230	14.5
40	11/2	241	156	114.5	73	22.3	4-22	95	400	18.5
50	2	292	165	127	92	25.4	8-19	107	700	25
100	4	432	273	216	157.2	38	8-25	178	1100	76
125	5	508	330	267	186	44.5	8-29	25.5	1100	102

固定式蜗轮传动球阀

DN		150Lb    150LbP    150LbR								重量(kg)Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
150	6	394	279	241.5	216	26	8-22	219	330	113
200	8	457	343	298.5	270	29	8-22	273	398	180
250	10	533	406	362	342	31	12-22	360	495	240
300	12	610	483	432	381	32	12-25	395	580	390
350	14	686	533	476	413	35	12-69	430	625	510
400	16	762	597	540	470	37	19-29	470	670	750
450	18	864	635	578	533	40	16-32	550	698	950
500	20	914	699	635	584	43	20-32	580	840	1190
600	24	1067	813	749.5	692	48	20-35	700	1050
650	26	1143	870	806.5	749	69	24-35	760	1080
300Lb   300LbP    300LbR
150	6	403	318	270	216	36.6	12-22	219	330	140
200	8	502	381	330	270	41.1	12-25	273	398	255
250	10	568	444	387	324	47.8	16-28	360	495	370
300	12	648	521	451	381	50.8	16-32	395	580	533
350	14	762	584	514	413	53.8	20-32	430	625	640
400	16	838	648	572	470	57.2	20-35	470	670	1030
450	18	914	711	629	533	60.5	24-35	550	696	1540
500	20	991	775	686	584	63.5	24-35	580	840	2100
600	24	1143	914	813	692	70.0	24-41	700	1050	4200
650	26	1245	972	876	749	79.2	28-45	780	1087	4700
600Lb   600LbP    600LbR
150	6	559	356	292	216	48	12-28	250	300	150
200	8	660	419	349	270	56	12-32	294	374	350
250	10	787	508	432	324	64	16-35	370	445	660
300	12	838	559	489	381	67	20-35	420	515	820
350	14	889	603	527	413	70	20-38	460	550	1130
400	16	991	686	603	470	77	20-41	505	615	1550
450	18	1092	743	654	533	83	20-45	560	720	2200
500	20	1194	813	724	584	89	24-45	630	810	2800
600	24	1397	940	838	692	102	24-51	825	1010	5300
