标准  STD

类型Type	设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection and Test

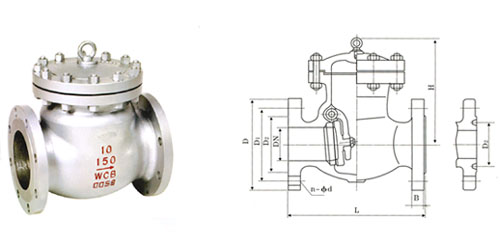

旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.5	ANSI B16.34	API 598
升降式止回阀	BS1868

压力试验  Pressure Test

公称压力PN(Lb)NominalPressure		150	300	600	900
强度试验 Shell Test	MPa	3.1	7.8	15.3	23.1
	Lbf/in2	450	1125	2225	3350
水密封试验 Water Seal Test	MPa	2.2	5.6	11.2	16.8
	Lbf/in2	315	815	1630	2440
气密封试验 Air Seal Test	MPa	0.5-0.7
	Lbf/in2	60-100

主要零件材料及性能 Main Part Materials and Property

体 盖 瓣 摇杆 导向套 Body Cover Disc Hinge Slideway bush	销轴 Hinge Pin	密封面 Sealing Face	垫片 Sealing Shim	工作温度℃ Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 1Cr13/柔性石墨 不锈钢/耐酸石棉 PTFE 齿型垫片 Enhanced Flexible  Graphite 1Cr13/Flexible  Graphite S.S/Acid-proof  asbestos Tooth profile  gasket	≤425	水、蒸汽、油品    硝酸类、醋酸类  强氧化介质、尿素 Water Steam Petroleum  Products Nitric acid Acetic acid
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤200
CF8M	316
CF3	304L
CF3M	316L
