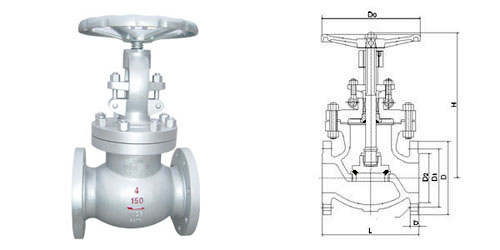

规格 主要尺寸和重量 Size Main Dimensions and Weight

Dn		150Lb凸面法兰(RF)   主要尺寸Dimensions(mm)								重量Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
50	2	203	152	120.5	92	16	4-19	368	200	18
65	21/2	216	178	139.5	105	18	4-19	387	200	30
80	3	241	190	152.5	127	19	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22	455	350	86
150	6	406	279	241.5	216	26	8-22	541	350	113
200	8	495	343	298.5	270	29	8-22	651	450	178
250	10	622	406	362.0	324	31	12-25	800	450	270
300	12	698	483	432.0	381	32	12-25	1213	600	350
350	14	787	533	476.5	413	35	12-29	1450	600	460
400	16	914	597	539.5	470	37	26-29	1645	600	590
300Lb
50	2	267	165	127	92	23	8-19	399	200	25
65	21/2	292	190	149	105	26	8-22	438	200	30
80	3	318	210	168.5	127	29	8-22	464	250	35
100	4	356	254	200	157	32	8-22	565	250	56
125	5	400	279	235	186	35	8-22	614	300	96
150	6	444	318	270	216	37	12-22	717	350	120
200	8	559	381	330	270	42	12-25	930	450	212
250	10	622	444	387.5	324	47.7	16-29	1020	450	330
300	12	711	521	451	381	50.8	16-32	1231	500	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
