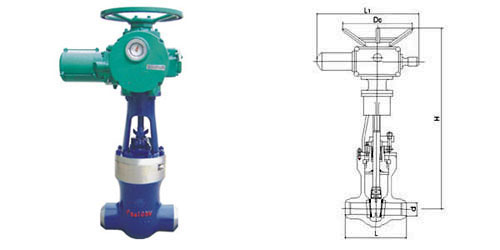

规格主要尺寸和重量 Size Main Dimensions and Weight

DN 1500Lb 主要尺寸Dimensions（mm）
重量W(kg)Weight

mm in L d 电装型号Electric Actuator Code L₁ D₀ H

65 2_1/2 254 56 DZW45A 810 470 698 110

80 3 305 64 DZW45A 810 470 701 210

100 4 406 84 DZW45A 810 470 737 440

150 6 559 126 DZW180 870 320 991 560

200 8 711 158 DZW180 870 320 999 850

250 10 864 200 DZW180 870 320 1124 1150

300 12 991 250 DZW250 870 320 1196 1800

350 14 1067 280 DZW800 1060 500 1688 2500

400 16 1194 318 DZW1000 1060 500 1713 2600

2500Lb

65 2_1/2 330 46 DZW45A 810 470 970 -

80 3 368 54 DZW45A 810 470 990 -

100 4 457 70 DZW60A 810 470 1080 -

150 6 610 104 DZW180 870 320 14450 -

200 8 762 130 DZW180 870 320 1460 -

250 10 914 162 DZW250 870 320 1620 -

300 12 1041 210 DZW350 870 320 1830 -

350 14 1118 234 DZW800 1060 500 2310 -

400 16 1245 264 DZW1000 1060 500 2480 -
